Tight buffer Aramid Reinforcment Armored Double Jacket Fiber Optic Cable

1. 光纤类型及特性 (Optical fiber type and properties)

项目 (Item)		单位 Unit	参数Specification
项目 (Item)		单位 Unit	G.652D
模场直径Mode field diameter	1310nm	mm	9.2 ± 0.4
模场直径Mode field diameter	1550nm	mm	10.4 ± 0.8
包层直径Cladding diameter		mm	125.0 ± 1
包层不圆度Cladding non-circularity		%	£1.0
芯/包层同心度偏差Core/cladding concentricity error		mm	£0.5
涂层直径Coating diameter		mm	242 ± 7
涂层/包层同心度偏差Coating/cladding concentricity error		mm	£12
光缆的截止波长Cable cut-off wavelength		nm	£ 1260
衰减系数Attenuation Coefficient	1310nm	dB/km	£0.4
衰减系数Attenuation Coefficient	1550nm	dB/km	£0.3
张力筛选试验Proof stress level		kpsi	≥100

其他参数符合标准ITU-T G.652 (Other parameters meet standard ITU-T G.652)

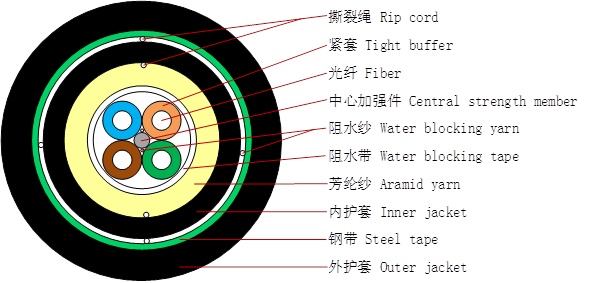

2. 光缆结构尺寸(Dimensions of cable constructions)

芯数

Fiber count

结构

Structure

中心加强件直径

CSM diameter

(mm)

内护套标称厚度

Nominal Thickness of

Inner jacket

(mm)

外护套标称厚度Nominal Thickness of outer jacket

(mm)

光缆外径

Cable diameter

(mm)

光缆重量Cable weigh

(kg/km)

1+4

0.6

1.0

1.8

11.5 ±0.5

119

3. 光缆性能(Cable performance)

项目 (Item)		参数 (Parameters)
紧套光纤 Tight buffer fiber	尺寸 Diameter	0.9±0.05mm
	材料 Material	LSZH
	芯数 Number of cores	4
	紧套层颜色 Tight buffer color	全色谱 Full color spectrum
	光纤颜色 Fiber color	本色 Natural color
中心加强件 CSM	材料 Material	磷化钢丝 Phosphating steel wire
非金属增强件 Non-metal reinforced pieces	材料 Material	芳纶纱Aramid yarn
内护套 Inner jacket	材料 Material	FR-PVC (Fire-Resistant)
内护套 Inner jacket	颜色 Color	黑色 Black
外层铠装 Outer armoured	材料 Material	涂塑钢带 Plastic coated steel strip
外护套 Outer jacket	材料 Material	HDPE
外护套 Outer jacket	颜色 Color	黑色 Black
最小弯曲半径 Min. bending radius	静态 Static	12.5倍缆径 12.5 times cable diameter
最小弯曲半径 Min. bending radius	动态 Dynamic	25倍缆径 25 times cable diameter
拉伸 Tensile performance	短期 Short term	2700N
压扁 Crush	短期 Short term	3000N/100mm
